GESTIONE SEGNALI DI TELEDISTACCO
I dispositivi GW sono stati pensati per permettere il comando a distanza tramite SMS delle protezioni di interfaccia negli impianti di cogenerazione fotovoltaici ed eolici.
Conforme Norma CEI 0-16 allegato M, delibera 421/2014 dell'AEEGSI.
I modem della serie GW sono stati pensati per permettere il comando a distanza tramite SMS delle protezioni di interfaccia negli impianti di cogenerazione fotovoltaici ed eolici.
In particolare il segnale di telescatto e lo stato del dispositivo di interfaccia (DDI) sono accessibili all'utente tramite messaggi di testo programmabili.
Il modem può essere utilizzato con tutte le protezioni di interfaccia che implementano il segnale di telescatto con un ingresso digitale (contatto pulito).
La delibera AEEG 421/2014 attua per gli impianti di produzione di energia elettrica il sistema di telescatto previsto dalla norma CEI 0-16.
Il modem soddisfa i requisiti dell'allegato M della norma.
La delibera si applica qualora la richiesta di connessione sia avvenuta prima del 1 gennaio 2013 agli impianti di produzione fotovoltaici o eolici con:
In particolare il segnale di telescatto e lo stato del dispositivo di interfaccia (DDI) sono accessibili all'utente tramite messaggi di testo programmabili.
Il modem può essere utilizzato con tutte le protezioni di interfaccia che implementano il segnale di telescatto con un ingresso digitale (contatto pulito).
La delibera AEEG 421/2014 attua per gli impianti di produzione di energia elettrica il sistema di telescatto previsto dalla norma CEI 0-16.
Il modem soddisfa i requisiti dell'allegato M della norma.
La delibera si applica qualora la richiesta di connessione sia avvenuta prima del 1 gennaio 2013 agli impianti di produzione fotovoltaici o eolici con:
- • Potenza maggiore o uguale a 100kW
- • Allacciamento in media tensione
CARATTERISTICHE FUNZIONALI
- • Connessione alla rete GSM per invio e ricezione messaggi SMS
- • Testi dei messaggi programmabili
- • Uscita di comando pilotata da SMS per invio segnale di telescatto alla protezione di interfaccia
- • Ingresso digitale per rilevare lo stato del Dispositivo Di Interfaccia (DDI) ed invio SMS di avvenuta apertura e chiusura del DDI
- • Gestione POD (codice dell'utente attivo)
- • Gestione della lista di indicativi numerici (CLI) fino a 50 chiamanti abilitati
- • Rilievo della copertura rete cellulare
- • Compatibilità con PI in cui il segnale di teledistacco avvenga tramite un ingresso digitale (contatto pulito)
DISPONIBILE IN TRE VERSIONI PER ALIMENTAZIONE PRINCIPALE
(MORSETTI 11 E 12)
DIRETTAMENTE DA RETE – ISOLATO
DA SORGENTE BASSA TENSIONE – NON ISOLATO
DA BATTERIA PRIMARIA LUNGA DURATA – NON ISOLATO
(MORSETTI 11 E 12)
DIRETTAMENTE DA RETE – ISOLATO
DA SORGENTE BASSA TENSIONE – NON ISOLATO
DA BATTERIA PRIMARIA LUNGA DURATA – NON ISOLATO

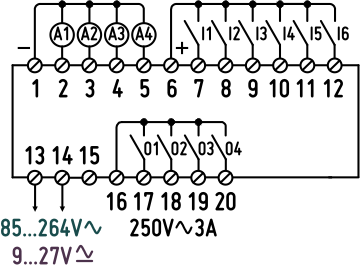

| NEGATIVO | 01 |
|---|---|
| INGRESSO ANALOGICO 1 | 02 |
| INGRESSO ANALOGICO 2 | 03 |
| INGRESSO ANALOGICO 3 | 04 |
| INGRESSO ANALOGICO 4 | 05 |
| POSITIVO 3,3 V | 06 |
| INGRESSO DIGITALE 1 | 07 |
| INGRESSO DIGITALE 2 | 08 |
| INGRESSO DIGITALE 3 | 09 |
| INGRESSO DIGITALE 4 | 10 |
| INGRESSO DIGITALE 5 | 11 |
| INGRESSO DIGITALE 6 | 12 |
| 13 | ALIMENTAZIONE PRINCIPALE |
|---|---|
| 14 | ALIMENTAZIONE PRINCIPALE |
| 15 | NC |
| 16 | COMUNE USCITE |
| 17 | USCITA RELÈ 1 |
| 18 | USCITA RELÈ 2 |
| 19 | USCITA RELÈ 3 |
| 20 | USCITA RELÈ 4 |
Controllore programmabile con connettività PLMN.
Approvato e conforme alla Direttiva Apparecchiature Radio e alla Parte 15 del Regolamento FCC.
Dettagli e specifiche complete disponibili nella GUIDA DI RIFERIMENTO.
- • 4 moduli per guida DIN EN-50022
- • Policarbonato autoestinguente UL94-V0
- • Peso: < 200 g
- • Temperatura operativa: -20 ... 60 °C
- • Umidità relativa: 5 ... 95% non condensante
- • Grado di protezione IP40
- • Altitudine < 2000 m
- • Apparato di Classe II – DOPPIO ISOLAMENTO
- • Batteria di backup Li-Poly opzionale
ALIMENTAZIONE – VERSIONE L –
- • Tensione CA: 9 … 27 V
- • Tensione CC: 9 … 35 V SENZA POLARITÀ
- • Corrente: < 690 mA MAX
ALIMENTAZIONE – VERSIONE B –
- • Tensione CC: 3,4 … 4,2 V(BATTERIA PRIMARIA)
- • Potenza: 9 … 800 … 4000 mW
- • Potenza: 30 mW SLEEP – 0,8 mV HIBERNATE
6 INGRESSI DIGITALI
- • Tensione ingresso: 3 … 9 VCC
- • Corrente ingresso: 2mA @ 5V
- • Tempo di attivazione: 1 … 35535 sec
- • Impulso di conteggio: > 20 ms
- • Frequenza impulsi: < 25 Hz
- • Contatempo: fino a 999999 min
4 Uscite relè
- • Contatti SPST
- • Corrente nominale 3 A
- • Tensione nominale 250 Vac
- • Potere di interruzione 750 VAMAX
4 Ingressi Analogici
- • Ingresso: 0 … 10V | 0 ... 20mA | NTC
- • Risoluzione: 0,014V | 0,028mA | 0,1°C
- • Impedenza: 35kΩ | 100Ω
- • Precisione: ±2%
- • Fondo scala: ±1000000
- • Zero impostabile
ALIMENTAZIONE – VERSIONE M –
- • Tensione CA: 85 … 264 V – 47 ... 63 Hz
- • Tensione CC: 120 … 370 V SENZA POLARITÀ
- • Corrente: < 100 mA @ 230VCC
ALIMENTAZIONE AUSILIARIA
- • Connettore modulare RJ45
- • Tensione: 5 VCC>
- • Corrente: < 50 mA … 300 mA TIPICA
PLMN
- • LTE Bande: B3/B7/B20 (1800/2600/800)
- • UMTS Bande: B1/B8 (2100/900)
- • GSM Bande: B3/B8 (900/1800)
- • SIM card: microSIM 3FF – 3V / 1,8V
- • Potenza in uscita: Class 4 (2W) EGSM900
- • Potenza in uscita: Class 2 (1W) DCS1800
- • Potenza in uscita: Class 3 (250mW) WCDMA
- • Potenza in uscita: Class 3 (200mW) LTE
- • Dati LTE uplink: up to 8,96 Mbps
- • Dati LTE downlink: up to 10 Mbps
- • Dati UMTS uplink: up to 42 Mbps
- • Dati UMTS downlink: 5,76 Mbps
- • Dati EDGE uplink: up to 236,8 Kbps
- • Dati EDGE downlink: 296 Kbps
- • Dati GPRS uplink: up to 85,6 Kbps
- • Dati GPRS downlink: 107 Kbps
Interfaccia dati
- • RS-232 (connettore modulare RJ45)
- • 115200 bit/s
- • 8 bit dati, 1 bit stop, nessuna parità
thumb_up Pronto a mettere in pratica le tue idee?
Noi ti forniamo strumenti e documentazione per configurare i nostri dispositivi nel modo che preferisci.
GESTIONE SEGNALI TELEDISTACCO
Il modem è stato pensato per permettere il comando a distanza tramite SMS delle protezioni di interfaccia negli impianti di cogenerazione fotovoltaici ed eolici.
I testi dei messaggi sono quelli indicati nella norma CEI 0-16, ma possono essere modificati in base alle indicazioni dell'ente distributore di energia elettrica.
DOCUMENTAZIONE
 | GUIDA UTENTE INGLESE |
| GUIDA UTENTE ITALIANO |
| NOTA APPLICATIVA ITALIANO |
DOWNLOAD
 | FILE DI CONFIGURAZIONE Applicazione pratica |
SOFTWARE

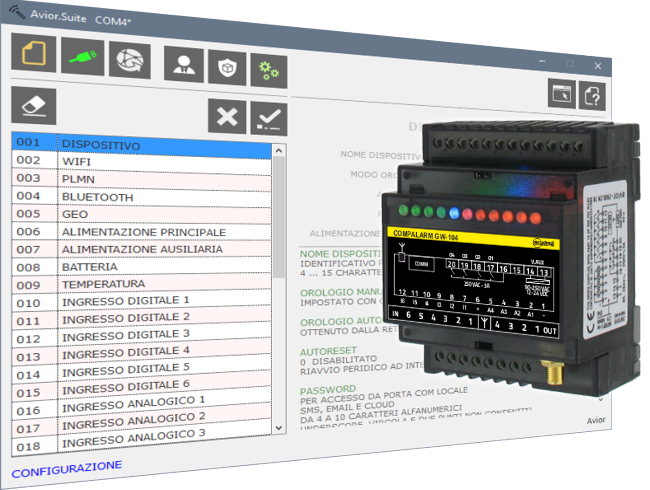

 | GW.Suite2 Configurazione e diagnostica |
Sito aziendale contrel.it
✖
Visita il nostro sito aziendale www.contrel.it per visualizzare tutta la gamma prodotti, per ricevere notizie ed aggiornamenti.
